技術領域

[0001]新型涉及一種工具機工程拖鏈槽。

背景技術
[0002]現有的工具機工程拖鏈槽，一般位于工具機工作臺下面等不便清理的的地方，而且較易被切削液、鐵屑碰觸到，由于槽面無疏導結構，造成大量鐵屑碎物長期滯留在工程拖鏈槽上，如此下來會阻塞工程拖鏈活動端，使其無法正常活動，嚴重影響工程拖鏈?zhǔn)褂脡勖�。又由于工程拖鏈的更換不便，造成維修時間長，影響工具機的使用效率。實用新型內容
[0003〕本實用新型需要解決的技術問題就在于克服現有技術的缺陷，提供一種工具機工程拖鏈槽，它在槽底面上均勻設置有排屑、排液孔，可有效排除工程拖鏈槽上的切削液和鐵屑等碎物，保證工程拖鏈的正常使用及使用壽命，從而減少機床故障。
[0004]為解決上述問題，本實用新型采用如下技術方案:
[0005〕木實用新型提供了一種工具機工程拖鏈槽，所述工具機工程拖鏈槽為長條形的"U”型槽結構，包括槽底面，槽底面的兩端分別設置有安裝孔，所述槽底面上設置有多個排屑、排液孔。
[0006]為了達到良好的排屑效果，多個排屑、排液孔均勻分布。
[0007]本實用新型在槽底面上設置有排屑、排液孔，可有效排除工程拖鏈槽上的切削液和鐵屑等碎物，保證工程拖鏈的正常使用及使用壽命，從而減少機床故障。
具體實施方式

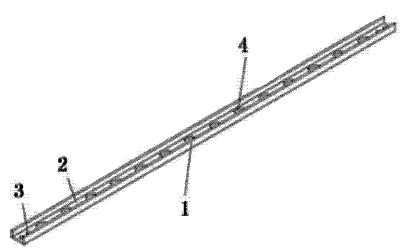

[0009]如圖1所示，本實用新型提供了一種工具機工程拖鏈槽，所述工具機工程拖鏈槽為長條形的“U”型槽結構I，包括槽底面2,槽底面的兩端分別設置有安裝孔3，所述槽底面上設置有多個排屑、排液孔40
[0010]為了達到良好的排屑效果，多個排屑、排液孔均勻分布。
[0010]本實用新型在槽底面上均勻設置有多個排屑、排液孔，多個排屑、排液孔要求孔盡量開大，距離適宜，工程拖鏈槽通過安裝孔設置支架支撐使其懸空，以便鐵屑的排出，達到保護工程拖鏈的目的。
[0012]本實用新型在槽底面上設置有排屑、排液孔，可有效排除工程拖鏈槽上的切削液和鐵屑等碎物，保證工程拖鏈的正常使用及使用壽命，從而減少機床故障。
[0013]最后應說明的是:顯然，上述實施例僅僅是為清楚地說明本實用新型所作的舉例，而并非對實施方式的限定。對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動。這里無需也無法對所有的實施方式予以窮舉。而由此所引申出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
